概述
       “过滤”是当今水处理不可缺少的技术环节，SQ型全自动过滤装置从进水，过滤、出水、反冲洗及排污等全靠水力作用，实现全自动工作，无需专人操作管理，由此，将取代我国几十年来所生产的适用于水处理的各类过滤设备，具有较高的节水节电、节人工、占地小、排污少等优点。该装置缓解我国水资源紧缺状况起到积极作用，为工矿企业实现自动化管理提供了可靠的单元，该装置的及时使用将会给国家及企事业单位带来巨大的经济效益、社会效益及环境效益。

技术性能
       SQ型全自过滤装置属非电控型过滤装置，全靠欲过滤水的重力压力及机械原理实现全自动工作。
       SQ型全自动过滤装置分：重力式、压力式二种。以下各设计参数均为重力式。压力式另设详图，一经采用，即另行提供。
       体外不设反冲洗水泵或水塔，进水、出水、反冲洗及排污等均不需设置操作阀门及相应的电控设施，从而节省泵房土建及大量的电控仪表及器材，无需专人操作管理，运行费用低廉。
       1.节约原水，产水量高，水的利用率≥97%（详见全国级水排水工程标准技术委员会测试资料）。
       2.不设反冲设施，且工作水头低（0.06MPa）所以它比国内其它过滤器节省电耗20%以上。
       3.结构简单，无任何配套设施，节省管材及土建基础、体积小室内外均可设置，无需特殊厂房要求，因而节省基建投资，辅助设施及安装费用。
       4.主要另部件为国家标准件，本体材料为碳钢，工作部件均为不锈钢及铜件。
       5.出水水质为0.5-10NTU之间，用户可根据需要任意调节。
       6.其它技术性能详见技术性能表并参见各表。


型号

流量m3/h

工作压力（MPa）

适用水温（℃）

生活给水

软化及除盐

游泳及水景净化

循环冷却及中水道

工业给水T/h

生活污水T/h

滤前浊度NTU

滤后浊度NTU

滤前浊度NTU

滤后浊度NTU

滤前浊度NTU

滤后浊度NTU

滤前浊度NTU

滤后浊度NTU

SQ-10-100T/n

10-1000

7.5-700

0.1-0.3

10-50

≤20

≤3

≤3.5

≤1

≤5

≤1.5

≤80

≤10

适用范围
       SQ型系列全自动过滤装置，主要用以去除水中颗粒状杂质悬浮物，固体物及能形成吸附沉淀的过滤，提供符合各种不同用途的工业用水及生活用水。
       （1）用于城镇、农村、工矿企事业等场所制取自来水净化过滤装置。
       （2）用于石油、化工、冶金、电力、纺织、医药、轻工、机制等生产过程的循环水旁滤装置。
       （3）用于高级宾馆、别墅、酒家、商厦等水景及宾馆游泳池的净化过程装置。
       （4）用于锅炉软化水、及电力工业高纯水系列的预处理装置。
       （5）用于食品、工业及饮料工业的给水处理装置。
       （6）用于水处理过程的中水道，作回用及净化过滤装置。

型号	生活给水流量 （m3/h）	工业给水流量 （m3/h）	Ø	H	H1	H2	H3	H4	H5	H6	Dg1	Dg2	Dg3	Dg3	Dg5	自重 （kg）	运行重量 （kg）
SQ1-10	75	10	1200	3900	2550	1900	200	2600		200	80	450	80	70	125	1100	3900
SQ1​-15	10	15	1400	3950	2550	1900	200	2600		200	80	450	50	80	150	1400	5400
SQ1​-20	15	20	1600	4000	2600	1920	230	2700		200	100	450	65	100	150	1800	7300
SQ1​-25	18	25	1800	4050	2650	1920	230	2850		200	100	450	65	100	185	2600	9400
SQ1​-30	22	30	2000	4100	2700	1950	230	2900		250	150	450	80	100	200	3200	11600
SQ1​-50	40	50	2600	4200	2800	2000	250	2920		250	150	450	80	150	200	5300	19000
SQ1​-70	50	70	3000	4300	2900	2100	300	2940		300	175	450	100	150	250	6500	24000
SQ1​-100	70	100	3600	4410	3000	2200	300	2960		350	200	450	100	175	300	8900	361000

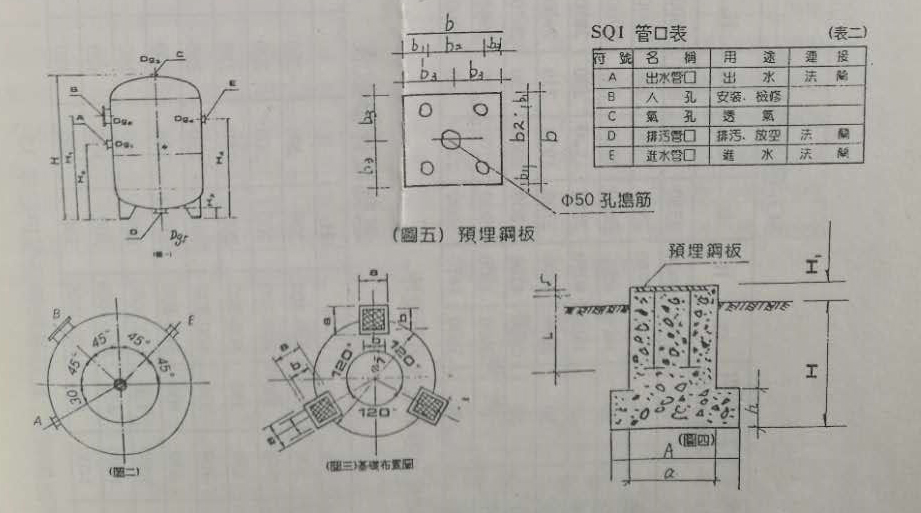

型号	Ø1	A	H	H1	h	b	b1	b2	b3		L	钢筋	备注
SQ1-10	950	500	600-800	200	200	220	35	150	110	10	300	4Ø12
SQ1​-15	1050	550	600-800	200	200	220	35	150	110	10	300	4Ø12
SQ1​-20	1200	650	600-800	200	250	280	40	200	140	12	300	4Ø12
SQ1​-25	1350	700	600-800	200	250	280	40	200	140	12	350	4Ø14
SQ1​-30	1450	850	600-800	250	300	300	40	220	150	12	350	4Ø14
SQ1​-50	1900	1000	800-1000	250	300	360	40	140	180	12	300	9Ø12	基础须配筋
SQ1​-70	220	1100	800-1000	300	300	420	40	170	210	14	350	9Ø14	基础须配筋
SQ1​-100	2600	1400	800-1000	350	300	420	45	180	225	14	350	9Ø14	基础须配筋

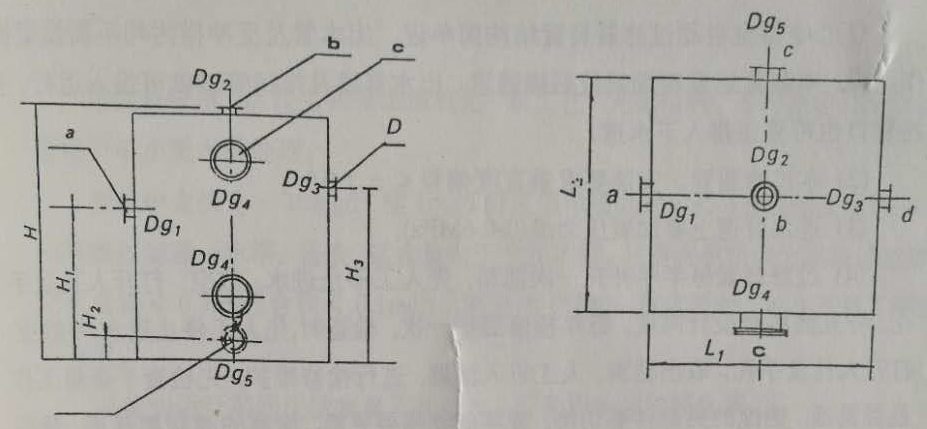

型号	生活给水流量 （m3/h）	工业给水流量 （m3/h）	L1	L2	H	H1	H2	H3	Dg1	Dg2	Dg3	Dg3	Dg5	自重 （kg）	运行重量 （kg）
SQ2-100	70	100	3200	3200	3900	1900	250	2600	200	100	175	450	300	9000	36500
SQ2​-200	150	210	6500	3250	4000	1900	300	2650	250	100	250	450	400	17500	71000
SQ2​-300	200	300	5550	5550	4100	1950	350	2700	300	125	275	450	450	26000	106000
SQ2​-500	350	510	7150	7150	4300	2000	400	2800	400	125	350	450	600	38000	171000
SQ1​-800	550	810	12800	6400	4400	2050	450	2900	450	150	450	450	700	61000	274000
SQ1​-1000	700	1020	14300	7150	4500	2100	500	3000	500	150	450	450	800	75000	346000

安装维修
       （1）SQ型全自动过滤器装置结构简单进、出水管及反冲排污均不需设置操作阀门，本装置运至现场就位后接通进、出水管道及排污管口就可投入运行。排污管口也可直接排入下水道。
       （2）本过滤装置，安装要求垂直度偏差<±1.0。
       （3）进水管道上要加装压力表（0-0.6MPa）。
       （4）过滤装置每半年补充一次滤料，先人工停止进水，放空：打开人孔及手孔，补充滤料至设计高度，每年检修维护一次，检查时，先人工停止进水，并放空打开人孔及手孔，取出滤料，人工进人滤器，进行检修维护，先检查平衡箱工作是否灵活，锈蚀的另部件要切换，损坏的滤帽要更换，堵塞的滤帽要疏通，最后补充滤料设计高度。

成套供货范围
       （1）进水管、排水管、流量计、阀门不包括在供货范围内；
       （2）代办托运；
       （3）代用户安装调试；
       （4）本设备实行三包：承包期一年；
       （5）随着生产技术的发展，本设备如有技术改进，按产品出厂为准。
